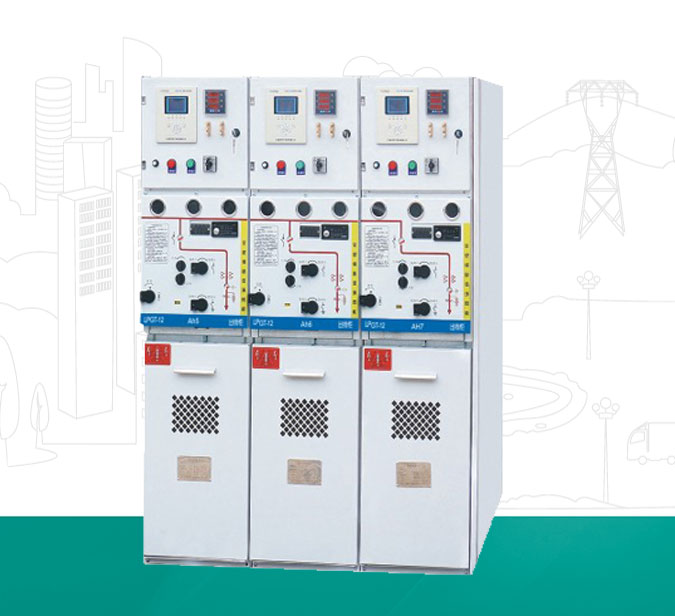

CLGT固体绝缘环网柜

服务热线:0577-62656909
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

一、固体绝缘环网柜的概述:

是一种集外固封,绝缘母线及组合单元小型化三种技术于一体,开关与高压带电部件采用环氧树脂进行整体浇注,以环氧树脂固封作为带电体对地及相间绝缘的配电设备。固体绝缘环网柜不排放任何有毒物质,无漏气爆炸与内部燃弧的隐患,具有绝缘性能高,整体强度高,免维护等特点。  固体绝缘环网柜根据不同的配置,可实现开断负荷电流、开断短路电流、双电源进线手动与自动切换、电流速断保护、小电流接地系统的单相接地保护、通信等功能。

二、固体绝缘环网柜的构成及原理:

1.固体绝缘环网柜的构成:

V单元(断路器单元)

C单元(负荷开关单元)

F单元(组合电器单元)

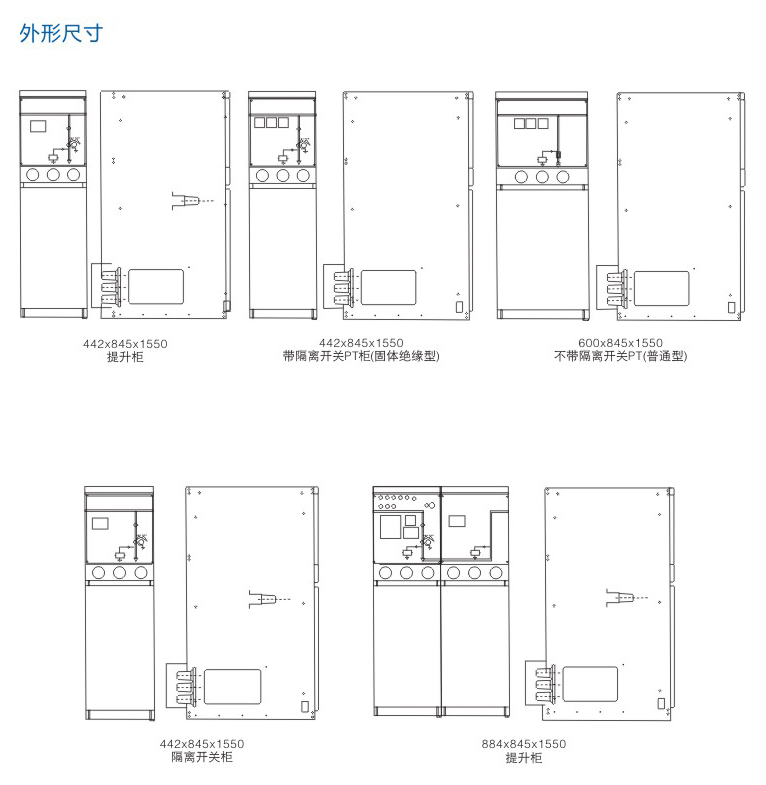

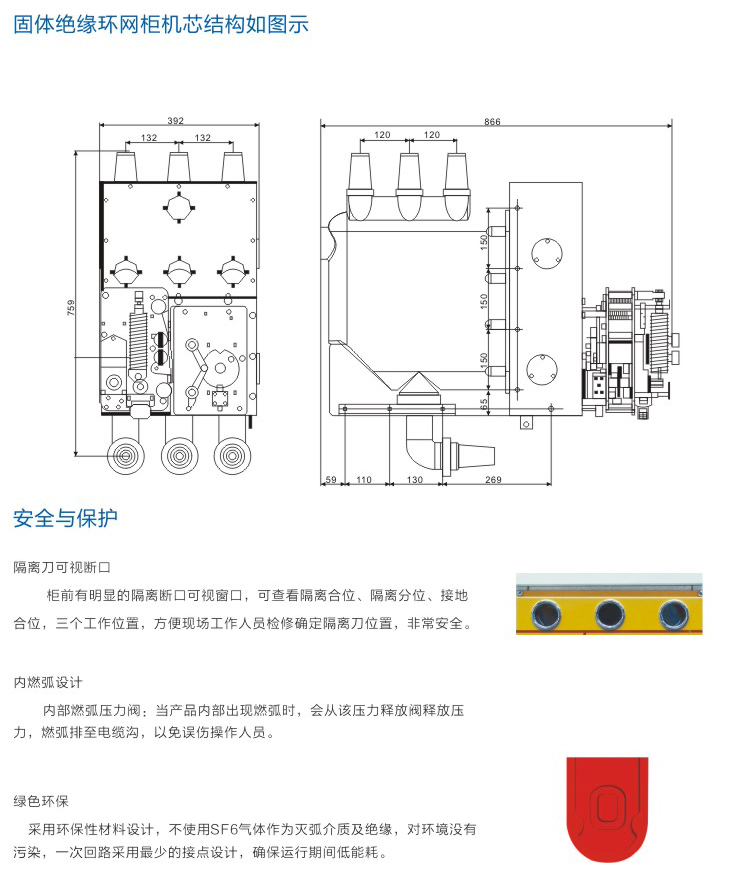

注:每个单元可以单独使用也可自由扩展,其结构分为仪表室,操作机构,一次部份。仪表室可配备微机保护装置(控制器),机构为专用的弹簧操作机构,一次部份采用APG自动凝胶工艺,将开关和灭弧室固封在环氧树脂中,并有专用接头和母线相连。

2.固体绝缘环网柜的产品特性:

  1. 灭弧室的设计开关选用的灭弧室采用专用的铜铬触头材料,R型纵磁场触头,以及一次封排工艺,该灭弧室开断短路电流能力及稳定性、电寿命、温升以及绝缘水平都教之前的灭弧室(铜铝触头材料、杯状纵磁场触头结构、以及一次封排工艺)有了明显提高。

  2. 操动机构的设计机构采用与开关配合一体的弹操机构即隔离开关和主开关弹操机构为一整体、可方便实现互锁,切机构零件少。减少了不必要的传动环节,可靠性高且可根据用户需要配手动、电动操作。

  3. 一次部分工艺设计开关一次部分采用APG自动凝胶工艺、将导电回路固封在环氧树脂中、并且三相分体式、这种设计充分考虑了国家标准和残酷环境下使用的有关要求、配合防洪型可触摸专用插头、及微机保护真正实现全密封、全绝缘、免维护、小型化、智能化的配电要求。

  4. 固体绝缘环网柜实现了绿色环保,无污秽,体积小,安全可靠并与智能化结合的免维护的产品,其单个单元宽400MM,深750MM,高1140MM,可单独使用也可并柜,是真空技术与绝缘技术的结合,在灭弧和绝缘性能上取代了SF6气体,符合国家提昌的电气产品减少废气污染的要求。

  5. 发展趋势:固体绝缘环网柜全面取代SF6环网柜。


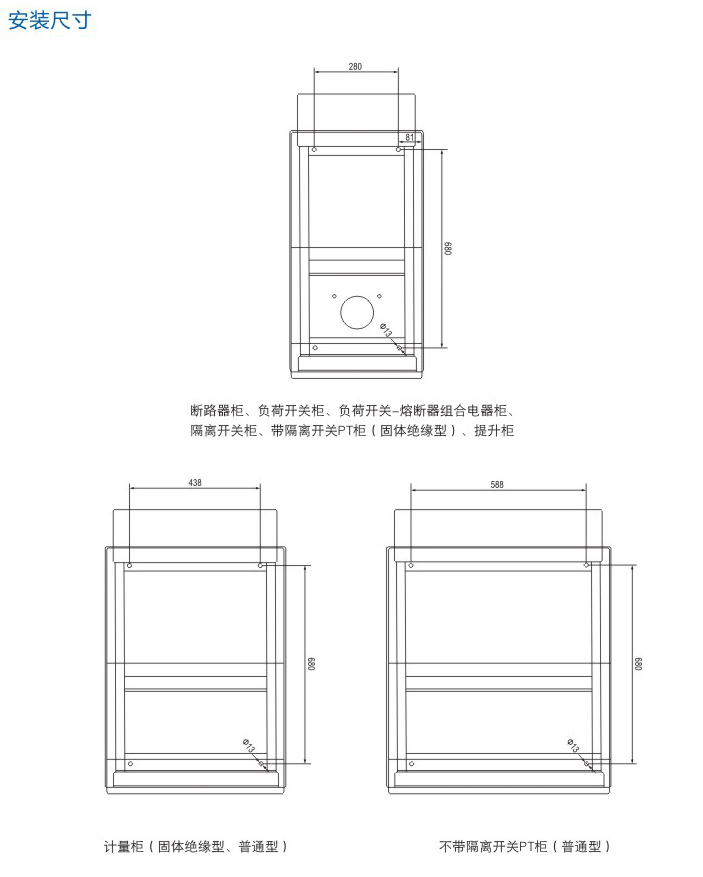

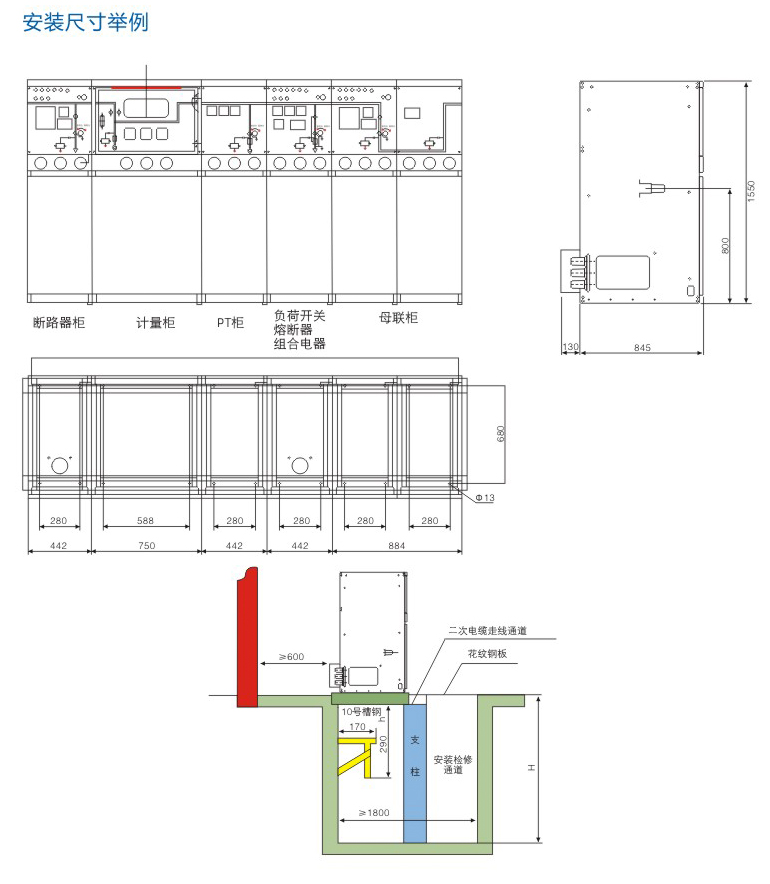

三、产品的主要技术参数:

特性参数                 V单元    C单元    F单元

额定电压(kV)           12       12       12

额定频率(Hz)           50       50       50

额定电流(A)            630      630      630

额定短路开断电流(kA)   31.5     /        31.5

额定电缆充电开断电流(A) /       10       10

额定短时耐受电流(kA)    31.5    20       /

额定短时耐受时间(S)     3       3        /

额定峰值耐受电流(kA)    80      50       /

额定短路关合电流(峰值)(kA) 80   50       /

额定开断转移电流(A)     /        /       3150
